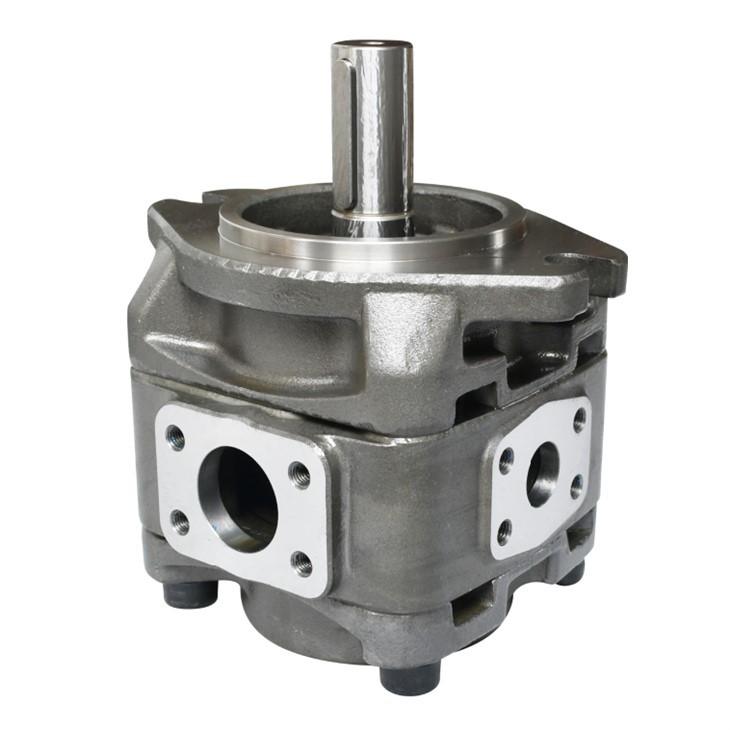

ہیلیمن ایچ جی سیریز انٹرنل گیئر پمپ کام کر رہا ہے

HYLEMAN HG Series Internal Gear Pump Working
HYLEMAN HG Series Internal Gear Pump Working
HYLEMAN HG Series Internal Gear Pump Working

ہیلیمن ایچ جی سیریز انٹرنل گیئر پمپ کام کر رہا ہے

انکوائری بھیجنے

مصنوعات کا تعارف

خصوصیات

Hg سیریز اندرونی گیئر پمپ ورکنگ اصول

Hg سیریز اندرونی گیئر پمپصنعتی ہائیڈرولکس اور صحت سے متعلق ایپلی کیشنز . کے لئے ڈیزائن کیا گیا ایک اعلی کارکردگی کا مثبت ڈسپوزلمنٹ پمپ ہے جو اس کے کام کرنے والے اصولوں ، کلیدی خصوصیات اور ایپلی کیشنز کا تفصیلی خرابی ہے۔

1. بنیادی کام کا اصول

HG سیریز پر چلتی ہےاندرونی گیئر پمپ میکانزم، جس میں دو گیئرز اور کریسنٹ کے سائز کا اسپیسر شامل ہے:

اجزاء:

بیرونی روٹر (اندرونی گیئر): اندرونی دانتوں کے ساتھ ایک بڑا گیئر .

اندرونی ایڈلر گیئر: بیرونی دانتوں کے ساتھ ایک چھوٹا سا گیئر ، بیرونی روٹر . کے اندر سنکی طور پر پوزیشن میں ہے

کریسنٹ کے سائز کا اسپیسر: ایک اسٹیشنری پارٹیشن جو inlet اور آؤٹ لیٹ بندرگاہوں کو الگ کرتا ہے اور گردش کے دوران سیال کی مہر کو یقینی بناتا ہے

عمل:

سیال کی مقدار: جیسے جیسے بیرونی روٹر گھومتا ہے (موٹر سے چلتا ہے) ، اندرونی idler گیئر اسی سمت میں گھومتا ہے . میں دانتوں کی علیحدگیانلیٹ سائیڈپمپ میں سیال ڈرائنگ کرنے ، گہاوں کو بڑھانے کی تخلیق کرتا ہے

سیال کو پھنسانا: کریسنٹ کے سائز کا اسپیسر inlet اور آؤٹ لیٹ زون کو الگ تھلگ کرتا ہے . سیال بیرونی روٹر ، اندرونی idler اور کریسنٹ کے درمیان تشکیل پانے والی گہاوں میں پھنس جاتا ہے

سیال کی نقل و حمل: جیسے جیسے گردش جاری ہے ، پھنسے ہوئے سیال کو پمپ کے چاروں طرف آؤٹ لیٹ . کی طرف لے جاتا ہے

سیال خارج ہونے والے مادہ:آؤٹ لیٹ سائیڈ، گیئرز کی میشنگ گہا کے حجم کو کم کرتی ہے ، جس سے دباؤ کے تحت سیال کو مجبور کیا جاتا ہے

H HG سیریز کی اہم خصوصیات 2.

گیپ معاوضہ: پمپ استعمال کرتا ہے aدباؤ سے متوازن ڈیزائنخود بخود گیئرز اور کریسنٹ کے مابین کلیئرنس کو ایڈجسٹ کرنے کے لئے ، داخلی رساو کو کم سے کم کرنا اور اعلی والیومیٹرک کارکردگی (~ 95 ٪) کو برقرار رکھنا یہاں تک کہ 315–350 بار دباؤ کے تحت بھی۔

کم شور اور پلسیشن: بہتر سینوسائڈیل گیئر پروفائلز اور عین مطابق میشنگ دباؤ پلسیشن اور شور کی سطح کو کم کرتے ہیں (<70 dB), making it ideal for servo systems and noise-sensitive environments

خود پرائمنگ کی صلاحیت: بیرونی پرائمنگ کے بغیر سکشن لائنوں سے ہوا کو موثر طریقے سے نکالتا ہے

اعلی واسکاسیٹی ہینڈلنگ: 10–300 سی ایس ٹی سے لے کر سیالوں کے ل suitable موزوں ہے ، جس میں ہائیڈرولک تیل ، چکنا کرنے والے مادے اور قینچ حساس مواد جیسے چپکنے والی چیزیں شامل ہیں۔

ماڈیولر ڈیزائن: سنگل یا میں دستیاب ہےڈبل پمپ کنفیگریشنز(HG 0 ، HG1 ، HG2 سیریز) ہائیڈرولک سسٹم میں لچکدار انضمام کے لئے

ماڈل دستیاب ہے
HG 0 PGH3 کے برابر ، HG1 PGH1 کے برابر ، HG2 PGH4 کے برابر ، PGH5
سنگل پمپ: Hg 0-8 ، 10،13،16،20 ؛ Hg 1- 25 ، 32 ، 40 ، 50 ، 63 ؛ Hg 2-80 ، 100،125،145،160

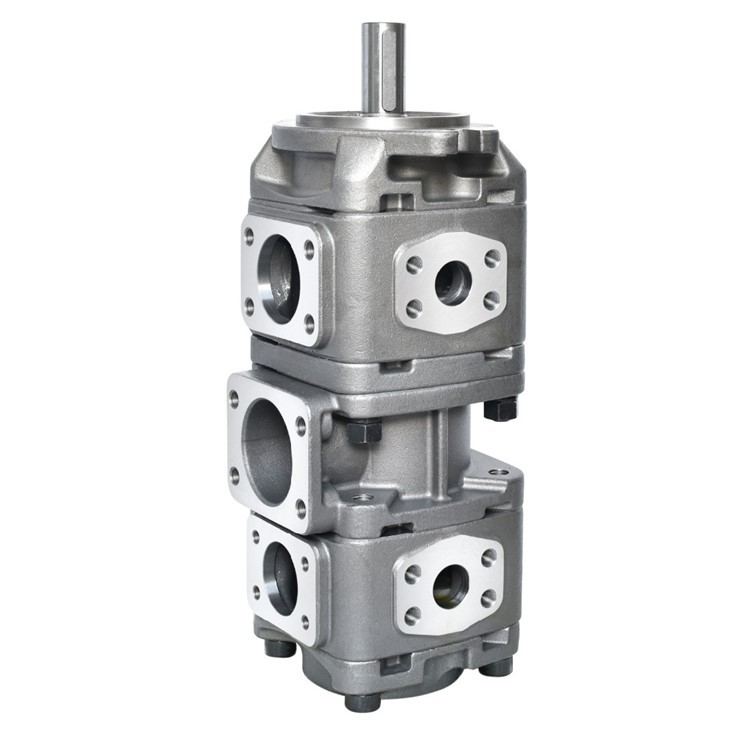

ڈبل پمپ: HG21،32 ،31- (25،32 ، 40 ، 50 ، 63 ، 80،100،125،145،160) ، (25،32 ، 40 ، 50 ، 63 ، 80،100،125،100،160)

تفصیلی تصاویر

ماڈل کی تفصیل

سائز	disp . cc/Rev	پریشر بار		گھومنے والی رفتار R/منٹ
سائز	disp . cc/Rev	درجہ بند	زیادہ سے زیادہ	زیادہ سے زیادہ	منٹ
Hg 0-10-01 r-vpc	10	10	315	350	3000	600
Hg 0-13-01 r-vpc	13	13.3	315	350	3000	600
Hg 0-16-01 r-vpc	16	16	315	350	3000	600
Hg 0-20-01 r-vpc	20	20	315	350	3000	600
Hg 1-25-01 r-vpc	25	25.3	315	350	3000	200
Hg 1-32-01 r-vpc	32	32.7	315	350	3000	200
Hg 1-40-01 r-vpc	40	40.1	315	350	3000	200
Hg 1-50-01 r-vpc	50	50.7	315	350	3000	200
Hg 1-63-01 r-vpc	63	53.7	315	350	3000	200
Hg 2-80-01 r-vpc	80	81.4	315	350	3000	200
Hg 2-100-01 r-vpc	100	100.2	315	350	3000	200
Hg 2-125-01- vpc	125	125.3	315	350	3000	200
Hg 2-160-01- vpc	160	162.8	210	260	3000	200

مزید ماڈل:

Hg 0-8-01 r-vpc	Hg 0-10-01 r-vpc	Hg 0-13-01 r-vpc	Hg 0-16-01 r-vpc
Hg 1-25-01 r-vpc	Hg 1-32-01 r-vpc	Hg 1-40-01 r-vpc	Hg 1-50-01 r-vpc
Hg 1-63-01 r-vpc	Hg 0-20-01 r-vpc	Hg 2-80-01 r-vpc	Hg 2-100-01 r-vpc
Hg 2-125-01 r-vpc	Hg 2-160-01 r-vpc	Hg 21-80-25-01 r-vpc	Hg 22-160-80-01 r-vpc
Hg 10-63-20-01 r-vpc	Hg 10-63-16-01 r-vpc	Hg 10-63-13-01 r-vpc	Hg 10-63-10-01 r-vpc
Hg 10-63-8-01 r-vpc	Hg 10-50-8-01 r-vpc	Hg 10-40-8-01 r-vpc	Hg 10-32-8-01 r-vpc
Hg 10-50-20-01 r-vpc	Hg 10-50-16-01 r-vpc	Hg 10-50-13-01 r-vpc	Hg 10-50-10-01 r-vpc
Hg 10-40-20-01 r-vpc	Hg 10-40-16-01 r-vpc	Hg 10-40-13-01 r-vpc	Hg 10-40-10-01 r-vpc
Hg 10-32-20-01 r-vpc	Hg 10-32-16-01 r-vpc	Hg 10-32-13-01 r-vpc	Hg 10-32-10-01 r-vpc
Hg 10-25-20-01 r-vpc	Hg 10-25-16-01 r-vpc	Hg 10-25-13-01 r-vpc	Hg 10-25-10-01 r-vpc
Hg 10-25-8-01 r-vpc	Hg 11-63-25-01 r-vpc	Hg 11-63-63-01 r-vpc	Hg 11-63-50-01 r-vpc
Hg 11-50-50-01 r-vpc	Hg 11-50-40-01 r-vpc	Hg 11-63-40-01 r-vpc	Hg 11-63-32-01 r-vpc
Hg 11-50-32-01 r-vpc	Hg 11-50-25-01 r-vpc	Hg 21-160-25-01 r-vpc	Hg 21-125-25-01 r-vpc
Hg 21-160-63-01 r-vpc	Hg 21-160-50-01 r-vpc	Hg 21-160-40-01 r-vpc	Hg 21-160-32-01 r-vpc
Hg 21-125-63-01 r-vpc	Hg 21-125-50-01 r-vpc	Hg 21-125-40-01 r-vpc	Hg 21-125-32-01 r-vpc
Hg 21-80-63-01 r-vpc	Hg 21-80-50-01 r-vpc	Hg 21-80-40-01 r-vpc	Hg 21-80-32-01 r-vpc
Hg 22-160-160-01 r-vpc	Hg 22-160-125-01 r-vpc	Hg 22-160-100-01 r-vpc
